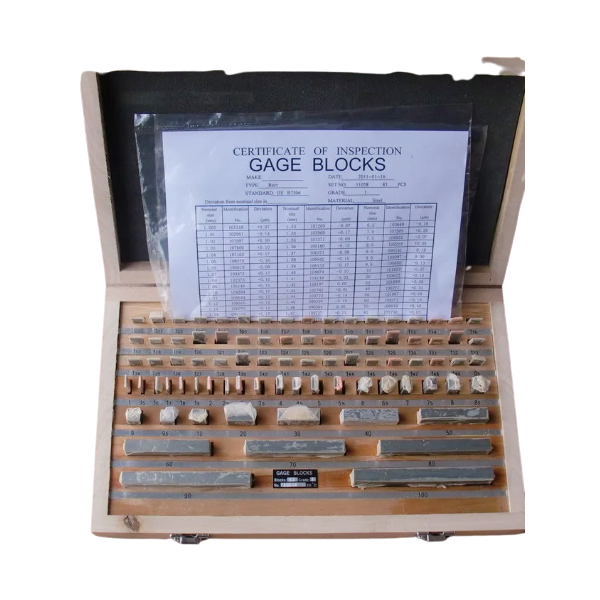

Los bloques patrón (también conocidos como bloques patrón, calibradores Johansson, calibradores deslizantes o bloques Jo) son un sistema para producir longitudes de precisión.Es un estándar fundamental para la medición lineal.Para ajustar, comprobar o inspeccionar instrumentos y herramientas de medición y piezas de trabajo de precisión.Los bloques patrón vienen en conjuntos de bloques con un rango de longitudes estándar.En uso, los bloques se apilan para formar una longitud o altura deseada.
Longitud de medición;
Medición del tamaño de las piezas de trabajo, o utilizado para la calibración y el ajuste de instrumentos y herramientas de medición.
Material | HSS, aleación de acero, carburo de tungsteno, acero inoxidable |
Número de bloques | 32 piezas/juego, 38 piezas/juego, 47 piezas/juego, 83 piezas/juego, 87 piezas/juego, 103 piezas/juego, 112 piezas/juego |
Incrementos | 0,01 mm, 0,1 mm, 1 mm, 0,5 mm, 10 mm, etc. |
Tamaño | 1mm-100mm |
Exactitud | DIN861-1980 Precisión de 20 ℃ (um) |
Medición | Métrico y pulgadas |
Calificación | Grado 0 para calibración Grado 2 para taller |
| NO. | Total Bloques (piezas) | Grado de precisión | Dimensión (mm) | Incremento dimensional | Números de bloques |
| MW010101 | 32 | 0,1,2 | 1.005 | / | 1 |
| MW010102 | 1,01-1,09 | 0.01 | 9 | ||
| MW010103 | 1.1-1.9 | 0.1 | 9 | ||
| MW010104 | 1.0-9.0 | 1 | 9 | ||
| MW010105 | 10-30 | 10 | 3 | ||
| MW010106 | 50 | / | 1 | ||
| MW010201 | 38 | 0,1,2 | 1.005 | / | 1 |
| MW010202 | 1,01-1,09 | 0.01 | 9 | ||
| MW010203 | 1.1-1.9 | 0.1 | 9 | ||
| MW010204 | 1.0-9.0 | 1 | 9 | ||
| MW010205 | 10-100 | 10 | 10 | ||
| MW010301 | 47 | 0,1,2 | 1.005 | / | 1 |
| MW010302 | 1.01-1.20 | 0.01 | 20 | ||
| MW010303 | 1.3-1.9 | 0.1 | 7 | ||
| MW010304 | 1.0-9.0 | 1 | 9 | ||
| MW010305 | 10-100 | 10 | 10 | ||
| MW010401 | 83 | 0,1,2 | 1.005 | / | 1 |
| MW010402 | 1,01-1,49 | 0.01 | 49 | ||
| MW010403 | 1.6-1.9 | 0.1 | 4 | ||
| MW010404 | 0.5-9.5 | 0.5 | 19 | ||
| MW010405 | 10-100 | 10 | 10 | ||
| MW010501 | 87 | 0,1,2 | 1.001-1.009 | 0.001 | 9 |
| MW010502 | 1,01-1,49 | 0.01 | 49 | ||
| MW010503 | 0.5-9.5 | 0.5 | 19 | ||
| MW010504 | 10-100 | 10 | 10 | ||
| MW010601 | 103 | 0,1,2 | 1.005 | / | 1 |
| MW010602 | 1,01-1,49 | 0.01 | 49 | ||
| MW010603 | 0.5-24.5 | 0.5 | 49 | ||
| MW010604 | 25-100 | 25 | 4 | ||
| MW010701 | 112 | 0,1,2 | 1.005 | / | 1 |
| MW010702 | 1.001-1.009 | 0.001 | 9 | ||
| MW010703 | 1,01-1,49 | 0.01 | 49 | ||
| MW010704 | 0.5-24.5 | 0.5 | 49 | ||
| MW010705 | 25-100 | 25 | 4 |
Debe proporcionar dibujos claros y requisitos para que nuestros ingenieros entiendan a fondo.
forma sencilla
Fácil de usar.Se puede usar por separado, también se puede combinar en diferentes tamaños para diferentes pruebas.
Dureza del acero: 58-62HRC, dureza del acero de tungsteno: ≧89HRA;El calibre es una herramienta de uso frecuente para la medición lineal para ajustar e inspeccionar productos o instrumentos de precisión.
El bloque patrón no es magnético y tiene un tratamiento térmico especial y un tratamiento criogénico para estabilizar el tamaño.
Inspección final completa;productos deficitarios 100% reparación o reemplazo.
Paquete: caja de plástico, opción de caja de madera
Por juego embalado en caja de plástico con pantalla clasificada
Por juego embalado en caja de madera con pantalla clasificada
Paquete personalizado o requisitos disponibles
Los principales métodos de tratamiento de superficies de los accesorios para troqueles son: galvanoplastia, pulverización, pulido, anodizado, ennegrecimiento, etc.
La función es mejorar la apariencia, la resistencia a la corrosión y la resistencia al desgaste de las piezas del molde.Cada uno tiene su propio entorno de uso único y condición como se muestra a continuación:
Galvanoplastia de materiales de acero
Galvanoplastia: la galvanoplastia es un método para tratar la superficie de los componentes de moldes de precisión con una capa de película metálica.Diferentes metales, como cromo, zinc o níquel, se utilizan como recubrimientos en diferentes entornos de servicios públicos.
Uso: Se utiliza para piezas con requisitos de baja precisión dimensional.Debido a que la uniformidad del espesor de la galvanoplastia no es fácil de controlar, se requiere el procesamiento de accesorios para garantizar la precisión cuando la precisión dimensional es alta.
Pulverización de material de acero
El rociado se refiere al método de tratamiento de rociar una capa de recubrimiento sobre la superficie de piezas de moldes de precisión.
Uso: Puede ser utilizado como tratamiento superficial final para piezas que requieran alta precisión dimensional y alta resistencia al desgaste.
Pulido de materiales de acero
El pulido se refiere a tratar la superficie hasta lograr un estado liso, plano y sin rebabas.
Uso: Para mejorar la apariencia, la micro rugosidad y la resistencia al desgaste de las piezas del molde y la matriz.
Ennegrecimiento de acero común
El ennegrecimiento se refiere al método de tratamiento de la superficie de las piezas del molde. en una capa de película de óxido negro.
Uso: Acero ordinario como un tipo de material de piezas de molde, si sus necesidades de rendimiento y los requisitos de resistencia a la corrosión no son altos, el tratamiento de ennegrecimiento puede ahorrar costos.
Anodizado de aluminio
Anodizado: el anodizado se refiere al tratamiento de la superficie de las piezas de matriz en una capa de película de óxido.
Uso: Debido a su baja dureza, generalmente se usa como accesorios auxiliares para moldes.
Puede elegir el tratamiento de la superficie según sus necesidades.A continuación se muestran algunos métodos habituales que utilizamos.
Preguntas más frecuentes
P: ¿Qué servicio puede hacer?
R: OEM/ODM.Muestras gratuitas disponibles después de la confirmación del precio, pero debe compartir el flete de la muestra.Producimos las piezas según el dibujo o la muestra de los clientes.Con respecto a la protección de la propiedad intelectual de los clientes, no vendemos el mismo producto de nuestros clientes a terceros.
P: ¿Qué datos debe proporcionar el cliente para una cotización precisa?
R: Los dibujos o muestras, cantidad, tolerancia, estándar, material, acabado superficial, otros requisitos especiales, etc.
P: ¿Cuáles son sus métodos de entrega?
R: DHL, EMS, UPS, transporte terrestre o marítimo disponible.
P: ¿Cómo se asegura el control de calidad?
R: Inspección completa con informe de prueba y certificado de composición de materiales para cada pedido y servicio posventa de 1 año para reparación o reemplazo gratuito de productos deficitarios.Tasa de reparación casi nula y productos defectuosos, todos los reemplazos o reparaciones son gratuitos.
P: ¿Cuál es su tiempo de entrega?
R: 10-30 días hasta la cantidad.
P: ¿Con qué tratamientos superficiales puede lidiar?
A: nitruro de titanio (TiN), TiCN, revestimiento de titanio, ennegrecimiento, carburizado, revestimiento de zinc, revestimiento de zinc, galvanización, placa de cromo, etc.
P: ¿cuál es su plazo de pago?
R: T/T, L/C, western Union, PayPal, etc.
