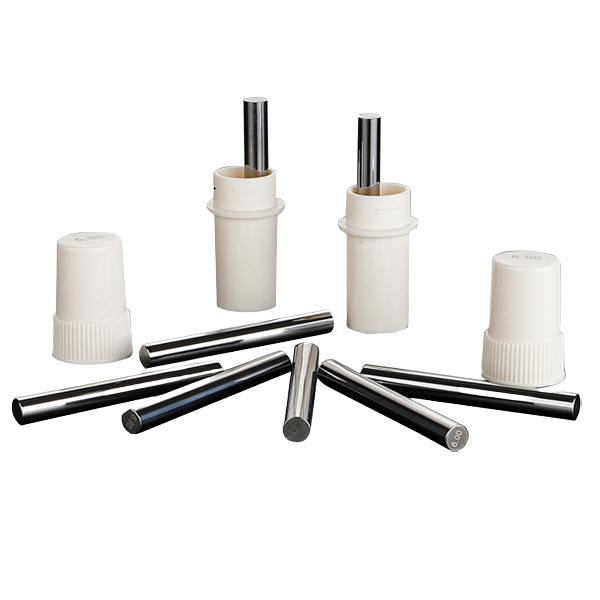

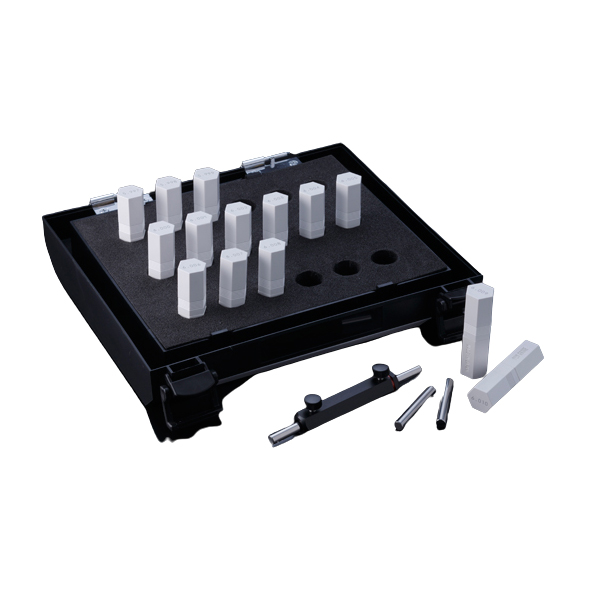

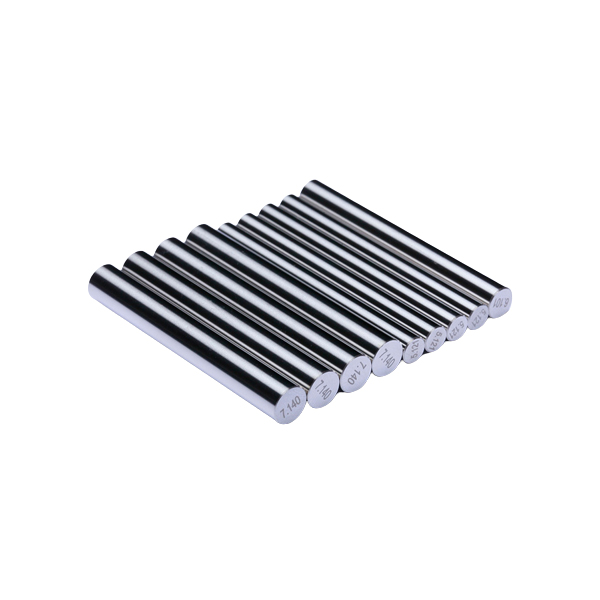

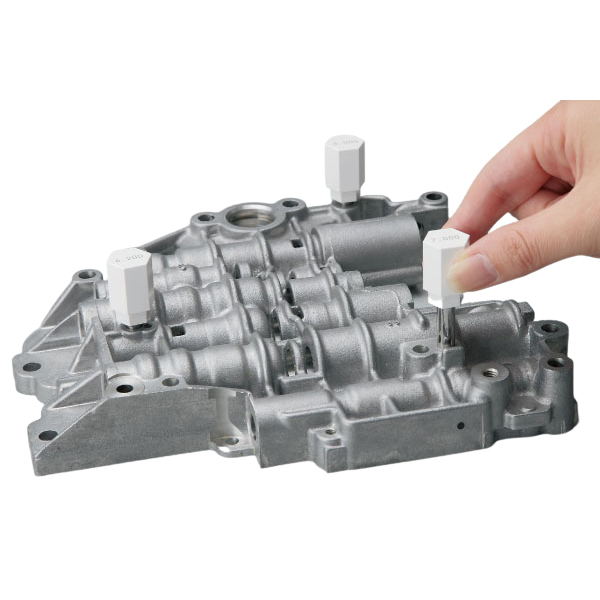

Herramienta estándar para pruebas de orificios internos y calibración de instrumentos de medición y manómetros.
Ampliamente utilizado en las cantidades de inspección en los campos industriales como el orificio de la placa electrónica, el orificio de la placa de circuito, el molde, la fabricación de maquinaria de precisión, etc.
Acepte personalización no estándar y de muestra.
Material | HSS, aleación de acero, carburo de tungsteno, acero blanco |
Números de pines | 41, 51 piezas/juego |
Incrementos | 0,01 mm |
Exactitud | Tolerancia estándar: +/-0,001 mm;elección personalizada: +/-0,0005 mm, +/-0,002 mm, +0,005 mm, -0,005 mm |
diá.rango | métrico 0,1 mm-40 mm;Pulgada 0.011in-1.000in |
| No. | diámetro nominalIntervalo 0,01 mm | Número de bloques (piezas) | No. | diámetro nominalIntervalo 0,01 mm | Número de bloques (piezas) |
| MW0301 | 0.10 0.11 0,12…0,50 | 41 | MW0321 | 10.00 10.01 10.02…10.50 | 51 |
| MW0302 | 0.50 0.51 0,52…1,00 | 51 | MW0322 | 10.50 10.51 10.52…11.00 | 51 |
| MW0303 | 1.00 1.01 1,02…1,50 | 51 | MW0323 | 11.00 11.01 11.02…11.50 | 51 |
| MW0304 | 1.50 1.51 1,52…2,00 | 51 | MW0324 | 11.50 11.51 11.52…12.00 | 51 |
| MW0305 | 2.00 2.01 2,02…2,50 | 51 | MW0325 | 12.00 12.01 12.02…12.50 | 51 |
| MW0306 | 2.50 2.51 2,52…3,00 | 51 | MW0326 | 12.50 12.51 12.52…13.00 | 51 |
| MW0307 | 3.00 3.01 3,02…3,50 | 51 | MW0327 | 13.00 13.01 13.02…13.50 | 51 |
| MW0308 | 3.50 3.51 3,52…4,00 | 51 | MW0328 | 13.50 13.51 13.52…14.00 | 51 |
| MW0309 | 4.00 4.01 4,02…4,50 | 51 | MW0329 | 14.00 14.01 14.02…14.50 | 51 |
| MW0310 | 4.50 4.51 4,52…5,00 | 51 | MW0330 | 14.50 14.51 14.52…15.00 | 51 |
| MW0311 | 5.00 5.01 5,02…5,50 | 51 | MW0331 | 15.00 15.01 15.02…15.50 | 51 |
| MW0312 | 5.50 5.51 5,52…6,00 | 51 | MW0332 | 15.50 15.51 15.52…16.00 | 51 |
| MW0313 | 6.00 6.01 6,02…6,50 | 51 | MW0333 | 16.00 16.01 16.02…16.50 | 51 |
| MW0314 | 6.50 6.51 6,52…7,00 | 51 | MW0334 | 16.50 16.51 16.52…17.00 | 51 |
| MW0315 | 7.00 7.01 7,02…7,50 | 51 | MW0335 | 17.00 17.01 17.02…17.50 | 51 |
| MW0316 | 7.50 7.51 7,52…8,00 | 51 | MW0336 | 17.50 17.51 17.52…18.00 | 51 |
| MW0317 | 8.00 8.01 8,02…8,50 | 51 | MW0337 | 18.00 18.01 18.02…18.50 | 51 |
| MW0318 | 8.50 8.51 8,52…9,00 | 51 | MW0338 | 18.50 18.51 18.52…19.00 | 51 |
| MW0319 | 9.00 9.01 9,02…9,50 | 51 | MW0339 | 19.00 19.01 19.02…19.50 | 51 |
| MW0320 | 9.50 9.51 9.52…10.00 | 51 | MW0340 | 19.50 19.51 19.52…20.00 | 51 |
| diá.Tamaño (mm) | Tamaño de longitud (mm) | Tolerancia (mm) | Redondez (mm) | Tolerancia (mm) | Redondez (mm) |
| / | / | clase 0 | clase 1 | ||
| 0,10-0,19 | 40 | +/-0.001 | 0.0008 | ||
| 0,20-0,99 | 40 | +/-0.0005 | 0.0003 | +/-0.001 | 0.0008 |
| 1.00-10.00 | 50 | +/-0.0005 | 0.0003 | +/-0.001 | 0.0008 |
| 10.01-20.00 | 50 | +/-0.0015 | 0.0015 | ||
Material: SKD11, acero blanco, acero de tungsteno
Acero blanco Dureza: 58-62HRC
Dureza del acero de tungsteno: ≧89HRA
Tolerancia estándar: +/-0.001 mm
Alcance de medición: 0,2 mm-40 mm
AR: ≦0.2um
Debe proporcionar dibujos claros y requisitos para que nuestros ingenieros entiendan a fondo.
También podemos suministrar piezas mecánicas de precisión de la siguiente manera:
Punzón de línea de ensamblaje,
Punzón de cabeza de línea de ensamblaje,
Ensamblar la conexión de la línea -Piezas del adaptador,
Componentes de la placa de montaje de la línea de montaje,
Línea de ensamblaje Pinza de metal,
Ensamble las mangas de guía de la línea,
Insertos de orientación de línea de montaje,
Piezas de conector de brida de línea de montaje,
Ensamblar dispositivo de línea，
Piezas de orientación para línea de montaje,
Piezas de medición para línea de montaje,
piezas de inspección,
Cortadores divisorios de metal no estándar Línea de ensamblaje de herramientas...
Buena consistencia, calidad estable, tolerancias habituales +/-0,001 mm.
El opción de tolerancia personalizada: +/-0,0005 mm, +/-0,002 mm, +0,005 mm, -0,005 mm.
Dimensión muy estable después de un tratamiento ultrafrío de -198 ℃.
Alta dureza principalmente a través de múltiples procesos de tratamiento térmico.
Antióxido y anticorrosión, sin magnetismo, principalmente para uso médico y de la industria alimentaria.
Inspección final completa;productos deficitarios 100% reparación o reemplazo.

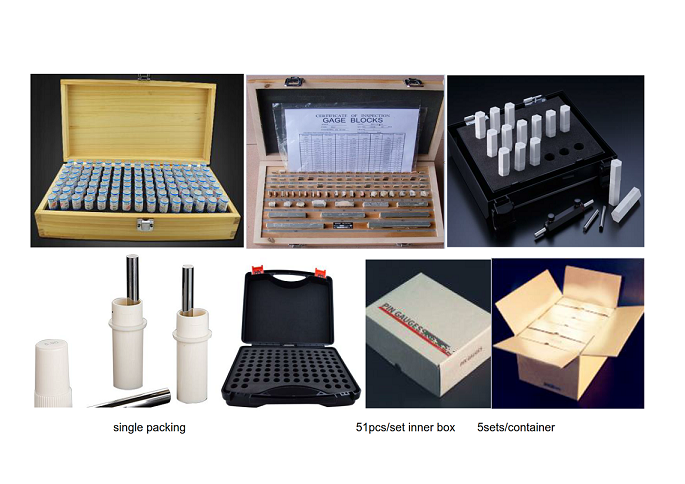

Paquete: caja de plástico, opción de caja de madera
Embalado individualmente en caja de plástico
En estuche de plástico con 51 piezas o 100 piezas/juego
En caja de madera con 51 piezas o 100 piezas/juego
5 juegos/cartón
Paquete personalizado o requisitos disponibles
 |  |

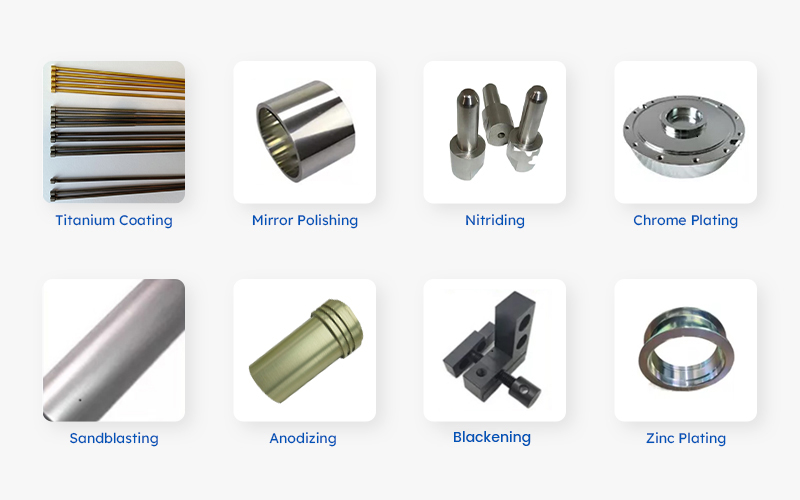

Los principales métodos de tratamiento de superficies de los accesorios para troqueles son: galvanoplastia, pulverización, pulido, anodizado, ennegrecimiento, etc.
La función es mejorar la apariencia, la resistencia a la corrosión y la resistencia al desgaste de las piezas del molde.Cada uno tiene su propio entorno de uso único y condición como se muestra a continuación:
Galvanoplastia de materiales de acero
Galvanoplastia: la galvanoplastia es un método para tratar la superficie de los componentes de moldes de precisión con una capa de película metálica.Diferentes metales, como cromo, zinc o níquel, se utilizan como recubrimientos en diferentes entornos de servicios públicos.
Uso: Se utiliza para piezas con requisitos de baja precisión dimensional.Debido a que la uniformidad del espesor de la galvanoplastia no es fácil de controlar, se requiere el procesamiento de accesorios para garantizar la precisión cuando la precisión dimensional es alta.
Pulverización de material de acero
El rociado se refiere al método de tratamiento de rociar una capa de recubrimiento sobre la superficie de piezas de moldes de precisión.
Uso: Puede ser utilizado como tratamiento superficial final para piezas que requieran alta precisión dimensional y alta resistencia al desgaste.
Pulido de materiales de acero
El pulido se refiere a tratar la superficie hasta lograr un estado liso, plano y sin rebabas.
Uso: Para mejorar la apariencia, la micro rugosidad y la resistencia al desgaste de las piezas del molde y la matriz.
Ennegrecimiento de acero común
El ennegrecimiento se refiere al método de tratamiento de la superficie de las piezas del molde. en una capa de película de óxido negro.
Uso: Acero ordinario como un tipo de material de piezas de molde, si sus necesidades de rendimiento y los requisitos de resistencia a la corrosión no son altos, el tratamiento de ennegrecimiento puede ahorrar costos.
Anodizado de aluminio
Anodizado: el anodizado se refiere al tratamiento de la superficie de las piezas de matriz en una capa de película de óxido.
Uso: Debido a su baja dureza, generalmente se usa como accesorios auxiliares para moldes.
Puede elegir el tratamiento de la superficie según sus necesidades.A continuación se muestran algunos métodos habituales que utilizamos.
Preguntas más frecuentes
P: ¿Qué servicio puede hacer?
R: OEM/ODM.Muestras gratuitas disponibles después de la confirmación del precio, pero debe compartir el flete de la muestra.Producimos las piezas según el dibujo o la muestra de los clientes.Con respecto a la protección de la propiedad intelectual de los clientes, no vendemos el mismo producto de nuestros clientes a terceros.
P: ¿Qué datos debe proporcionar el cliente para una cotización precisa?
R: Los dibujos o muestras, cantidad, tolerancia, estándar, material, acabado superficial, otros requisitos especiales, etc.
P: ¿Cuáles son sus métodos de entrega?
R: DHL, EMS, UPS, transporte terrestre o marítimo disponible.
P: ¿Cómo se asegura el control de calidad?
R: Inspección completa con informe de prueba y certificado de composición de materiales para cada pedido y servicio posventa de 1 año para reparación o reemplazo gratuito de productos deficitarios.Tasa de reparación casi nula y productos defectuosos, todos los reemplazos o reparaciones son gratuitos.
P: ¿Cuál es su tiempo de entrega?
R: 10-30 días hasta la cantidad.
P: ¿Con qué tratamientos superficiales puede lidiar?
A: nitruro de titanio (TiN), TiCN, revestimiento de titanio, ennegrecimiento, carburizado, revestimiento de zinc, revestimiento de zinc, galvanización, placa de cromo, etc.
P: ¿cuál es su plazo de pago?
R: T/T, L/C, western Union, PayPal, etc.
