Name: Precision Ceramic Pin Gauge Sets class 0, class1, Ceramic Pin gauge, Ceramic Gage Pins

Factory price ceramic pin gauge sets quick details:
Place of Origin: China
Material: ceramic
Standard tolerance: +/-0.001mm
51pcs or 100pcs/set
RA: ≦0.2um
Supply Ability:100-200 sets per month

  • MWMECH

  • MWM-191302

  • cerámico

Estado de Disponibilidad:
Cantidad:




Calibre de pasador de cerámica de precisión  Descripción del Producto


1. Aplicaciones de los juegos de manómetros de pasador de cerámica

  • Herramienta estándar para pruebas de orificios internos y calibración de instrumentos de medición y manómetros.

  • Ampliamente utilizado en las cantidades de inspección en los campos industriales como el orificio de la placa electrónica, el orificio de la placa de circuito, el molde, la fabricación de maquinaria de precisión, etc.

  • Acepte personalización no estándar y de muestra.


2. Detalles de los conjuntos de calibre de pasador de cerámica


Material

cerámico

Números de pines

41,   51 piezas/juego

Incrementos

habitual 0,01 mm;   Aceptar personalizado: 0,02 mm, 0,025 mm, 0,05 mm, 0,10 mm, 0,50 mm, 1,00 mm, etc./0,001 pulgadas, 0,0005 pulgadas, etc.

Exactitud

Tolerancia estándar: +/-0,001 mm;elección personalizada: +/-0,0005 mm, +/-0,002 mm, +0,005 mm, -0,005 mm

diá.rango

métrico 0,1 mm-40 mm;   Pulgada 0.011in-1.000in


3.  Especificaciones y datos principales de los conjuntos de calibre de pasador de cerámica


No. diámetro nominal   Intervalo 0,01 mm Número de bloques (piezas) No. diámetro nominal   Intervalo 0,01 mm Número de bloques (piezas)
MW0401 0.10  0.11    0,12…0,50 41 MW0421 10.00  10.01    10.02…10.50 51
MW0402 0.50  0.51    0,52…1,00 51 MW0422 10.50  10.51    10.52…11.00 51
MW0403 1.00  1.01    1,02…1,50 51 MW0423 11.00  11.01    11.02…11.50 51
MW0404 1.50  1.51    1,52…2,00 51 MW0424 11.50  11.51    11.52…12.00 51
MW0405 2.00  2.01    2,02…2,50 51 MW0425 12.00  12.01    12.02…12.50 51
MW0406 2.50  2.51    2,52…3,00 51 MW0426 12.50  12.51    12.52…13.00 51
MW0407 3.00  3.01    3,02…3,50 51 MW0427 13.00  13.01    13.02…13.50 51
MW0408 3.50  3.51    3,52…4,00 51 MW0428 13.50  13.51    13.52…14.00 51
MW0409 4.00  4.01    4,02…4,50 51 MW0429 14.00  14.01    14.02…14.50 51
MW0410 4.50  4.51    4,52…5,00 51 MW0430 14.50  14.51    14.52…15.00 51
MW0411 5.00  5.01    5,02…5,50 51 MW0431 15.00  15.01    15.02…15.50 51
MW0412 5.50  5.51    5,52…6,00 51 MW0432 15.50  15.51    15.52…16.00 51
MW0413 6.00  6.01    6,02…6,50 51 MW0433 16.00  16.01    16.02…16.50 51
MW0414 6.50  6.51    6,52…7,00 51 MW0434 16.50  16.51    16.52…17.00 51
MW0415 7.00  7.01    7,02…7,50 51 MW0435 17.00  17.01    17.02…17.50 51
MW0416 7.50  7.51    7,52…8,00 51 MW0436 17.50  17.51    17.52…18.00 51
MW0417 8.00  8.01    8,02…8,50 51 MW0437 18.00  18.01    18.02…18.50 51
MW0418 8.50  8.51    8,52…9,00 51 MW0438 18.50  18.51    18.52…19.00 51
MW0419 9.00  9.01    9,02…9,50 51 MW0439 19.00    19.01  19.02…19.50 51
MW0420 9.50  9.51    9.52…10.00 51 MW0440 19.50    19.51  19.52…20.00 51



diá.Tamaño (mm) Tamaño de longitud (mm) Tolerancia (mm) Redondez (mm) Tolerancia (mm) Redondez (mm)
/ / clase 0 clase 1
0,20-0,99 40 +/-0.0005 0.0003 +/-0.001 0.0008
1.00-10.00 50 +/-0.0005 0.0003 +/-0.001 0.0008
10.01-20.00 50

+/-0.0015 0.0015


Debe proporcionar dibujos claros  y requisitos para que nuestros ingenieros entiendan a fondo.

También podemos suministrar piezas mecánicas de precisión de la siguiente manera:


Punzón de línea de ensamblaje,

Punzón de cabeza de línea de ensamblaje,

Ensamblar la conexión de la línea -Piezas del adaptador,

Componentes de la placa de montaje de la línea de montaje,

Línea de ensamblaje Pinza de metal,

Ensamble las mangas de guía de la línea,

Insertos de orientación de línea de montaje,

Piezas de conector de brida de línea de montaje,

Ensamblar dispositivo de línea,

Piezas de orientación para línea de montaje,

Piezas de medición para línea de montaje,

piezas de inspección,

Cortadores divisorios de metal no estándar Línea de ensamblaje de herramientas...


Calibre de pasador de cerámica de precisión  Características de los conjuntos


  • Buena consistencia, calidad estable, tolerancias habituales +/-0,001 mm.

  • Elección de tolerancia personalizada: +/-0,0005 mm, +/-0,002 mm, +0,005 mm, -0,005 mm.

  • Pasador de calibre de cerámica con alta resistencia al desgaste, la vida útil es de 5 a 10 veces mayor que la del acero.

  • Fuerte resistencia a la corrosión, sin protección especial en uso y menos mantenimiento.

  • Superficie con procesamiento de ultraprecisión para garantizar la estabilidad.La influencia del cambio de temperatura es extremadamente pequeña para su dimensión.

  • Inspección final completa;productos deficitarios 100% reparación o reemplazo.


Juegos de manómetros cerámicos de precisión Pembalaje

Embalado individualmente en caja de plástico

Por juego embalado en caja de plástico con 51 piezas o 100 piezas/juego

Por juego embalado en caja de madera con 51 piezas o 100 piezas/juego

5 juegos/cartón

Paquete personalizado o requisitos disponibles

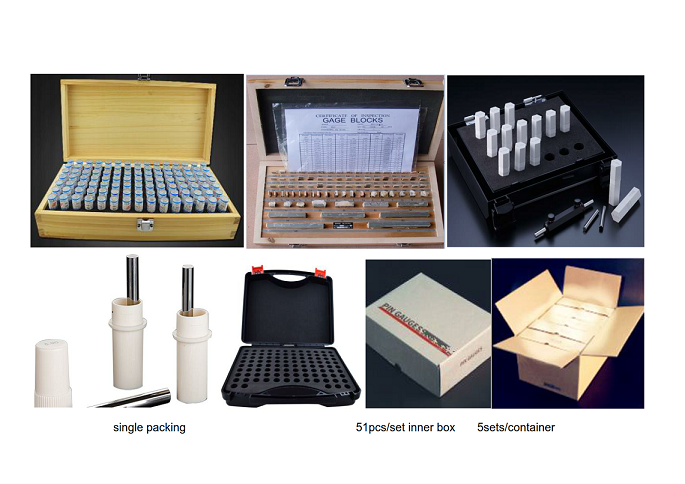

empaquetadura de calibres pasa-no-pasa-MWMECHPARTS

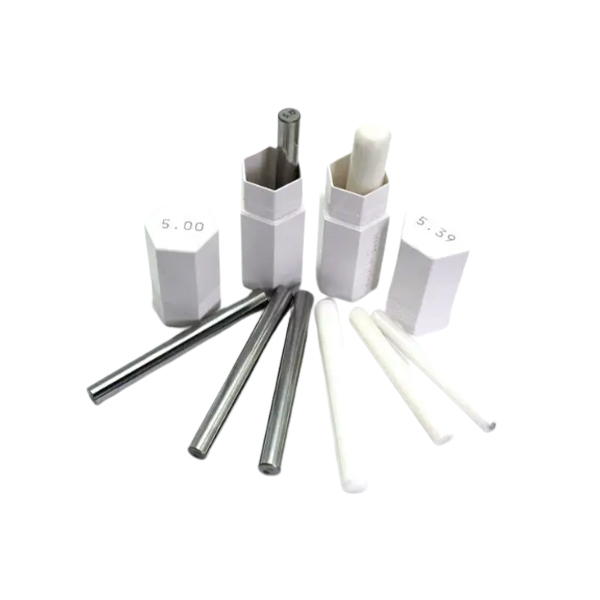

manómetros cerámicos-MWMECHPARTS

Función de tratamiento de superficie de componentes de molde de precisión


Métodos de tratamiento de superficies de piezas de moldes de precisión

Los principales métodos de tratamiento de superficies de los accesorios para troqueles son: galvanoplastia, pulverización, pulido, anodizado, ennegrecimiento, etc.

La función es mejorar la apariencia, la resistencia a la corrosión y la resistencia al desgaste de las piezas del molde.Cada uno tiene su propio entorno de uso único y condición como se muestra a continuación:


  • Galvanoplastia de materiales de acero

Galvanoplastia: la galvanoplastia es un método para tratar la superficie de los componentes de moldes de precisión con una capa de película metálica.Diferentes metales, como cromo, zinc o níquel, se utilizan como recubrimientos en diferentes entornos de servicios públicos.

Uso: Se utiliza para piezas con requisitos de baja precisión dimensional.Debido a que la uniformidad del espesor de la galvanoplastia no es fácil de controlar, se requiere el procesamiento de accesorios para garantizar la precisión cuando la precisión dimensional es alta.


  • Pulverización de material de acero

El rociado se refiere al método de tratamiento de rociar una capa de recubrimiento sobre la superficie de piezas de moldes de precisión.

Uso: Puede ser utilizado como tratamiento superficial final para piezas que requieran alta precisión dimensional y alta resistencia al desgaste.


  • Pulido de materiales de acero

El pulido se refiere a tratar la superficie hasta lograr un estado liso, plano y sin rebabas.

Uso: Para mejorar la apariencia, la micro rugosidad y la resistencia al desgaste de las piezas del molde y la matriz.


  • Ennegrecimiento de acero común

El ennegrecimiento se refiere al método de tratamiento de la superficie de las piezas del molde.  en una capa de película de óxido negro.

Uso: Acero ordinario como un tipo de material de piezas de molde, si sus necesidades de rendimiento y los requisitos de resistencia a la corrosión no son altos, el tratamiento de ennegrecimiento puede ahorrar costos.


  • Anodizado de aluminio

Anodizado: el anodizado se refiere al tratamiento de la superficie de las piezas de matriz en una capa de película de óxido.

Uso: Debido a su baja dureza, generalmente se usa como accesorios auxiliares para moldes.


Puede elegir el tratamiento de superficie según sus necesidades.A continuación se muestran algunos métodos habituales que utilizamos.


tratamiento de superficies-MWMECHPARTS




Preguntas más frecuentes


P: ¿Qué servicio puede hacer?

R: OEM/ODM.Muestras gratuitas disponibles después de la confirmación del precio, pero debe compartir el flete de la muestra.Producimos las piezas según el dibujo o la muestra de los clientes.Con respecto a la protección de la propiedad intelectual de los clientes, no vendemos el mismo producto de nuestros clientes a terceros.


P: ¿Qué datos debe proporcionar el cliente para una cotización precisa?

R: Los dibujos o muestras, cantidad, tolerancia, estándar, material, acabado superficial, otros requisitos especiales, etc.


P: ¿Cuáles son sus métodos de entrega?

R: DHL, EMS, UPS, transporte terrestre o marítimo disponible.


P: ¿Cómo se asegura el control de calidad?

R: Inspección completa con informe de prueba y certificado de composición de materiales para cada pedido y servicio posventa de 1 año para reparación o reemplazo gratuito de productos deficitarios.Tasa de reparación casi nula y productos defectuosos, todos los reemplazos o reparaciones son gratuitos.


P: ¿Cuál es su tiempo de entrega?

R: 10-30 días hasta la cantidad.


P: ¿Con qué tratamientos superficiales puede lidiar?

A: nitruro de titanio (TiN), TiCN, revestimiento de titanio, ennegrecimiento, carburizado, revestimiento de zinc, revestimiento de zinc,   galvanización, placa de cromo, etc.


P: ¿cuál es su plazo de pago?

R: T/T, L/C, western Union, PayPal, etc.
