El pilar guía se usa en combinación con otros componentes en el molde para garantizar que el molde se mueva con una posición y una ruta precisas.Suele ser cilíndrico con hombro y ranura de aceite.El material habitual es SUJ2, acero para troqueles en caliente, hierro fácil de laminar, etc. Es capaz de evitar el desgaste y el daño del molde y facilita el mantenimiento porque se puede instalar y quitar de la placa.
La redondez del pilar guía es muy esencial.Para rectificar el diámetro exterior, la rectificadora cilíndrica tiene que usar el centro de la cinta contra el orificio central de la misma para que el pilar guía pueda girar.
De acuerdo con el uso, los pilares de guía son para moldes de automóviles, uso independiente, marco de matriz, placa de descarga, etc.
Por lo general, la superficie cilíndrica interna es ø32H7, Ra0.2um;la superficie cilíndrica exterior ø45R6, Ra0.4um.
Aplicado a moldes de automóviles, marcos de moldes, troquel de estampado, molde de fundición a presión, molde de plástico.
En cuanto a la dirección de guiado, existen opciones de pilar de guía deslizante (código SGP), pilar de guía deslizante-rodante (código SRP).
Dureza: 58-62HRC
Rugosidad de la superficie: Ra0.4-0.8
Tolerancia de precisión: +/-0.005 mm
Concentricidad: +/-0.01mm
Tolerancia de rectitud: 0.002 mm
Tolerancia de redondez: 0.002 mm
Tratamiento superficial: opción de tratamiento térmico de cementación de alta frecuencia
Aplicación: troquel de estampado, molde de fundición a presión, molde de plástico
D=8mm-80mm
L=30mm-1000mm
Pilar guía diá. | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 32 | 38 | 45 | 50 |
Arbusto guía Diámetro interior. | 22 | 24 | 25 | 26 | 28 | 31 | 36 | 39 | 48 | 55 | 60 |
Arbusto guía Diámetro exterior. | 32 | 34 | 36 | 37 | 38 | 44 | 48 | 54 | 63 | 74 | 78 |
Arbusto guía Longitud | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 85 | 95 | 90 | 100 |
Nombre | PRT | PVP | A-TRP | médico de cabecera |
Material | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
Dureza | HRC58-62° | HRC58-62° | HRC58-62° | HRC58-62° |
Tolerancia | ±0,005 mm | ±0,005 mm | ±0,005 mm | ±0,005 mm |
Uso | Para Marco de matriz de estampado en dirección de guía, perteneciente al pilar de guía de carga y descarga.Está ensamblado por la parte de la brida. | Para Marco de matriz de estampado grande para guiar la dirección y mejorar el rendimiento de el trabajo de seguridad y preparación. | Para troquel de estampado-troquel progresivo/seguimiento (-on)troquel. | placa separadora El pilar de guía del hombro con ranura de aceite se instala mediante la fijación de la cabeza trasera.Él necesita aceite lubricante en la ranura antes de usar. |

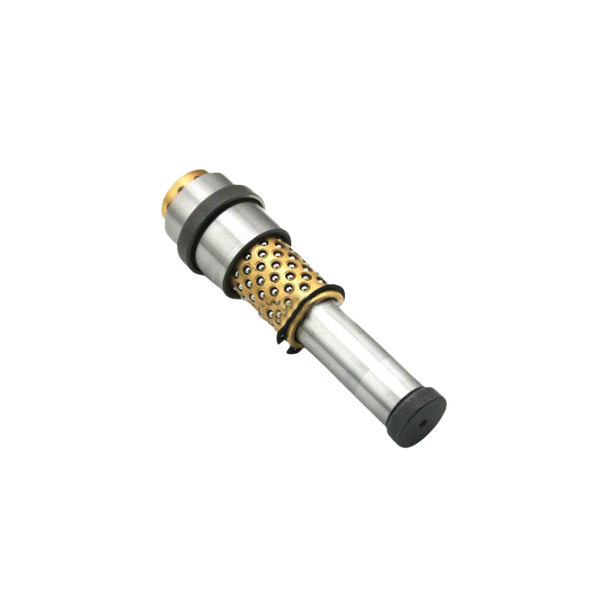

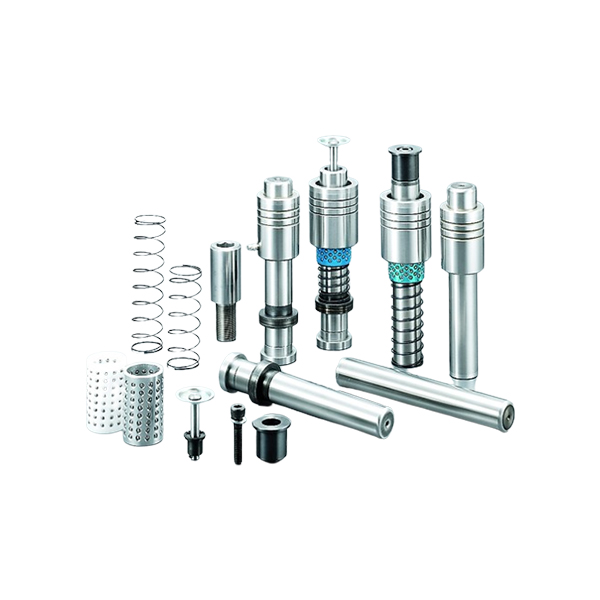

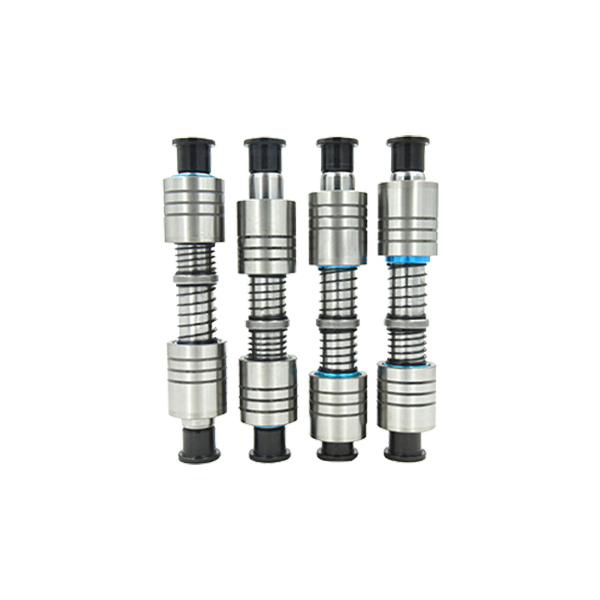

Casquillo guía del pilar guía de bolas: SPP, SRP, TRP, A-TRP
Pilar guía independiente: MYKP, MJKP, TU, TUR, BAÑERA
Casquillo de guía del pilar de guía deslizante: SGP, SGPN
Pilar guía de la placa separadora: GP, SGPH, SGOH, SGOR, SGBH
Casquillo guía de bolas: MBSH, MBSM, MBJH, MBJM
Casquillo guía de grafito: MUBZ, MUFZ
Casquillo guía de la placa separadora: GA, GB, GBHZ
Pilar de guía deslizante estándar MISUMI: MYP, MYZP
Componentes del pilar de guía independiente estándar de MISUMI: MYZP, MYAP, MYJP, MYKP
Componentes del pilar de guía de bolas estándar de MISUMI: RMSH, RKSH, PMSH, PKSH
Debe proporcionar dibujos claros y requisitos para que nuestros ingenieros entiendan a fondo.
Los clientes deben proporcionar códigos y dibujos estándar para la cotización.
Tiempo de entrega rápido 5-10 días para tamaño normal.
Estándar nacional GCr15, correspondiente al estándar europeo 100Cr6, estándar estadounidense 52100, acero estándar japonés SUJ2, HRC58-62.Excelente rendimiento de resistencia al desgaste.
Tratamiento superficial de cementación y enfriamiento opcional.La profundidad de la capa de cementación es de 0,8 a 1,2 mm y la dureza de enfriamiento es de 58 a 62 HRC después de la cementación.
SUJ2 tiene muy buenas propiedades mecánicas y puede soportar la operación de punzonado de alta velocidad de moldes y máquinas.
Garantía de alta precisión.
Interior: bolsa de burbujas, bolsa de PE o sello de plástico con aceite anticorrosivo más caja de cartón exterior u otro paquete seguro.
 |  |
Los principales métodos de tratamiento de superficies de los accesorios para troqueles son: galvanoplastia, pulverización, pulido, anodizado, ennegrecimiento, etc.
La función es mejorar la apariencia, la resistencia a la corrosión y la resistencia al desgaste de las piezas del molde.Cada uno tiene su propio entorno de uso único y condición como se muestra a continuación:
Galvanoplastia de materiales de acero
Galvanoplastia: la galvanoplastia es un método para tratar la superficie de los componentes de moldes de precisión con una capa de película metálica.Diferentes metales, como cromo, zinc o níquel, se utilizan como recubrimientos en diferentes entornos de servicios públicos.
Uso: Se utiliza para piezas con requisitos de baja precisión dimensional.Debido a que la uniformidad del espesor de la galvanoplastia no es fácil de controlar, se requiere el procesamiento de accesorios para garantizar la precisión cuando la precisión dimensional es alta.
Pulverización de material de acero
El rociado se refiere al método de tratamiento de rociar una capa de recubrimiento sobre la superficie de piezas de moldes de precisión.
Uso: Puede ser utilizado como tratamiento superficial final para piezas que requieran alta precisión dimensional y alta resistencia al desgaste.
Pulido de materiales de acero
El pulido se refiere a tratar la superficie hasta lograr un estado liso, plano y sin rebabas.
Uso: Para mejorar la apariencia, la micro rugosidad y la resistencia al desgaste de las piezas del molde y la matriz.
Ennegrecimiento de acero común
El ennegrecimiento se refiere al método de tratamiento de la superficie de las piezas del molde. en una capa de película de óxido negro.
Uso: Acero ordinario como un tipo de material de piezas de molde, si sus necesidades de rendimiento y los requisitos de resistencia a la corrosión no son altos, el tratamiento de ennegrecimiento puede ahorrar costos.
Anodizado de aluminio
Anodizado: el anodizado se refiere al tratamiento de la superficie de las piezas de matriz en una capa de película de óxido.
Uso: Debido a su baja dureza, generalmente se usa como accesorios auxiliares para moldes.
Puede tener muchas opciones de tratamientos de superficie según sus necesidades.A continuación se muestran algunos métodos habituales que utilizamos.
Preguntas más frecuentes
P: ¿Qué servicio puede hacer?
R: OEM/ODM.Muestras gratuitas disponibles después de la confirmación del precio, pero debe compartir el flete de la muestra.Producimos las piezas según el dibujo o la muestra de los clientes.Con respecto a la protección de la propiedad intelectual de los clientes, no vendemos el mismo producto de nuestros clientes a terceros.
P: ¿Qué datos debe proporcionar el cliente para una cotización precisa?
R: Los dibujos o muestras, cantidad, tolerancia, estándar, material, acabado superficial, otros requisitos especiales, etc.
P: ¿Cuáles son sus métodos de entrega?
R: DHL, EMS, UPS, transporte terrestre o marítimo disponible.
P: ¿Cómo se asegura el control de calidad?
R: Inspección completa con informe de prueba y certificado de composición de materiales para cada pedido y servicio posventa de 1 año para reparación o reemplazo gratuito de productos deficitarios.Tasa de reparación casi nula y productos defectuosos, todos los reemplazos o reparaciones son gratuitos.
P: ¿Cuál es su tiempo de entrega?
R: 10-30 días hasta la cantidad.
P: ¿Con qué tratamientos superficiales puede lidiar?
A: nitruro de titanio (TiN), TiCN, revestimiento de titanio, ennegrecimiento, carburizado, revestimiento de zinc, revestimiento de zinc, galvanización, placa de cromo, etc.
P: ¿cuál es su plazo de pago?
R: T/T, L/C, western Union, PayPal, etc.
